Serrure Versus baie coulissante

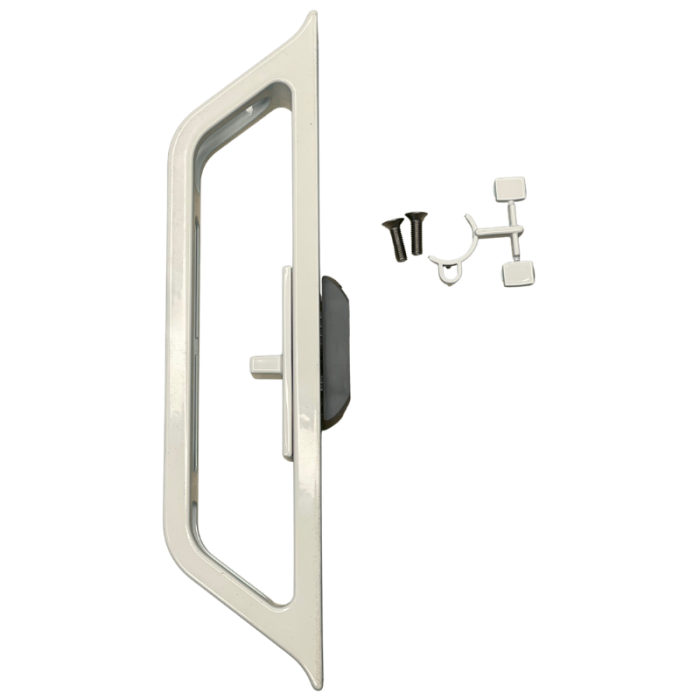

La serrure Versus V10BLANC de la gamme HEFEL est destinée aux baies coulissantes. Elle mesure 245 mm de hauteur et 28 mm de largeur, avec un entraxe de fixation de 172 mm.

• Référence : V10BLANC
• Montage indiqué : bloc serrure Versus V01
• Fixation : invisible
• Éléments fournis : vis

La serrure Versus V10BLANC de la gamme HEFEL est une poignée manuelle destinée aux baies coulissantes. Elle présente une hauteur de 245 mm, une largeur de 28 mm et un entraxe de fixation de 172 mm.

Cette serrure se monte sur le bloc serrure Versus V01. Elle dispose d’une fixation invisible et est livrée avec ses vis.

Caractéristiques de la serrure Versus V10BLANC

• Référence produit : V10BLANC
• Type de produit : serrure pour baie coulissante
• Gamme : HEFEL
• Hauteur : 245 mm
• Largeur : 28 mm
• Entraxe de fixation : 172 mm
• Matière de la poignée : alliage injecté
• Fixation : invisible
• Éléments fournis : vis
• Code gravé au dos de la serrure : 721.7113
• Code gravé sur le loquet : 723.3729

Application et compatibilité

La serrure V10BLANC est spécifique à la gamme Versus et son montage est indiqué sur le bloc serrure Versus V01.

La poignée manuelle HEFEL est indiquée pour les portes-fenêtres lourdes sans renforts. Avant toute commande, la configuration de la serrure existante doit être comparée aux dimensions, à l’entraxe et aux codes gravés de cette référence.

Conception et prise en main

La poignée est fabriquée en alliage injecté. Ses parties évidées et son sélecteur ergonomique sont destinés à faciliter la prise en main et l’utilisation de la serrure.

La fixation invisible permet de limiter la présence d’éléments de fixation apparents une fois la poignée installée.

Points clés de cette référence

• Référence V10BLANC permettant d’identifier précisément la serrure.
• Dimensions et entraxe indiqués pour faciliter la comparaison avec la pièce existante.
• Montage indiqué sur le bloc serrure Versus V01.
• Codes gravés disponibles pour contrôler la correspondance.
• Poignée manuelle réalisée en alliage injecté.
• Fixation invisible et vis fournies.

Points à vérifier avant de commander

• Comparer la référence V10BLANC avec celle de la serrure existante.
• Contrôler une hauteur de 245 mm et une largeur de 28 mm.
• Vérifier l’entraxe de fixation de 172 mm.
• Comparer le code 721.7113 gravé au dos de la serrure.
• Comparer le code 723.3729 gravé sur le loquet.
• Vérifier la présence d’un bloc serrure Versus V01.
• Comparer la configuration de montage avec celle de la pièce démontée.
