Serrure Profils Systemes baie coulissante

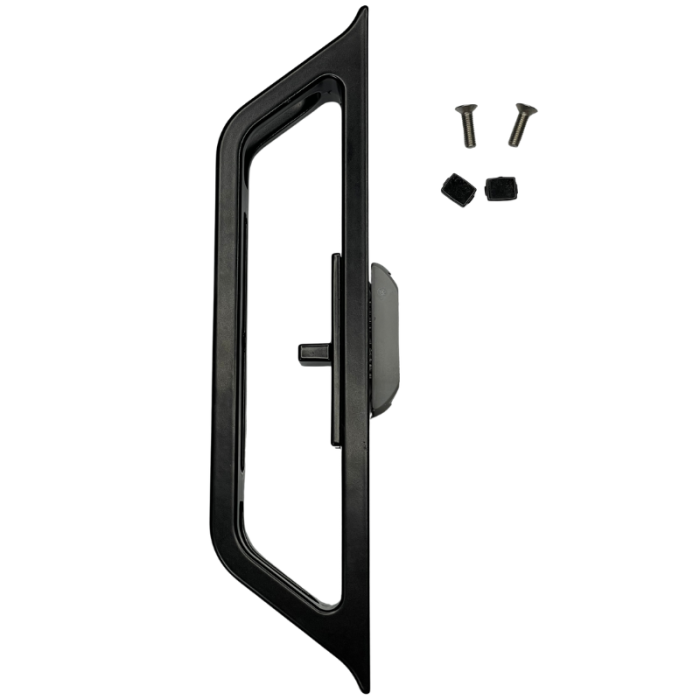

La serrure HEFEL Profils Systèmes 002283NOIR est indiquée pour les coulissants des gammes CUZCO, TOUAREG et DZAO. Elle mesure 245 mm de hauteur et 28 mm de largeur, avec un entraxe de fixation de 172 mm.

• Référence : 002283NOIR
• Montage indiqué : bloc serrure Versus V01
• Fixation : invisible
• Éléments fournis : vis

La serrure HEFEL Profils Systèmes 002283NOIR est destinée aux coulissants des gammes CUZCO, TOUAREG et DZAO. Ses dimensions sont de 245 mm de hauteur et 28 mm de largeur, avec un entraxe de fixation de 172 mm.

Cette serrure se monte sur le bloc serrure Versus V01. Elle dispose d’une fixation invisible et est livrée avec ses vis. La référence est également identifiée par deux codes gravés permettant de comparer la pièce avec la serrure existante.

Caractéristiques de la serrure HEFEL 002283NOIR

• Référence produit : 002283NOIR
• Marque : Profils Systèmes
• Gamme : HEFEL
• Type de produit : serrure pour baie coulissante
• Hauteur : 245 mm
• Largeur : 28 mm
• Entraxe de fixation : 172 mm
• Matière de la poignée : alliage injecté
• Fixation : invisible
• Éléments fournis : vis
• Code gravé au dos de la serrure : 721.7113
• Code gravé sur le loquet : 723.3729

Application et compatibilité

La compatibilité de la serrure 002283NOIR est indiquée avec les coulissants Profils Systèmes des gammes CUZCO, TOUAREG et DZAO. Son montage est prévu sur le bloc serrure Versus V01.

La poignée manuelle HEFEL est indiquée pour les portes-fenêtres lourdes sans renforts. Elle est également présentée comme spécifique à la gamme Versus.

Conception et prise en main

La poignée HEFEL est réalisée en alliage injecté. Ses parties évidées et son sélecteur ergonomique sont destinés à faciliter la prise en main et l’utilisation de la serrure.

La fixation invisible limite la présence d’éléments de fixation apparents une fois la serrure installée.

Points clés de cette référence

• Référence 002283NOIR permettant d’identifier précisément la serrure.
• Dimensions de 245 × 28 mm et entraxe de fixation de 172 mm.
• Compatibilité indiquée avec les gammes CUZCO, TOUAREG et DZAO.
• Montage indiqué sur le bloc serrure Versus V01.
• Codes gravés permettant de contrôler la correspondance avec la pièce existante.
• Fixation invisible et vis fournies.

Points à vérifier avant de commander

• Comparer la référence 002283NOIR avec celle de la serrure existante.
• Contrôler une hauteur de 245 mm et une largeur de 28 mm.
• Vérifier l’entraxe de fixation de 172 mm.
• Comparer le code 721.7113 gravé au dos de la serrure.
• Comparer le code 723.3729 gravé sur le loquet.
• Vérifier la présence du bloc serrure Versus V01 sur l’installation.
• Confirmer que le coulissant appartient à l’une des gammes indiquées : CUZCO, TOUAREG ou DZAO.
