Poignée Profils systemes baie coulissante

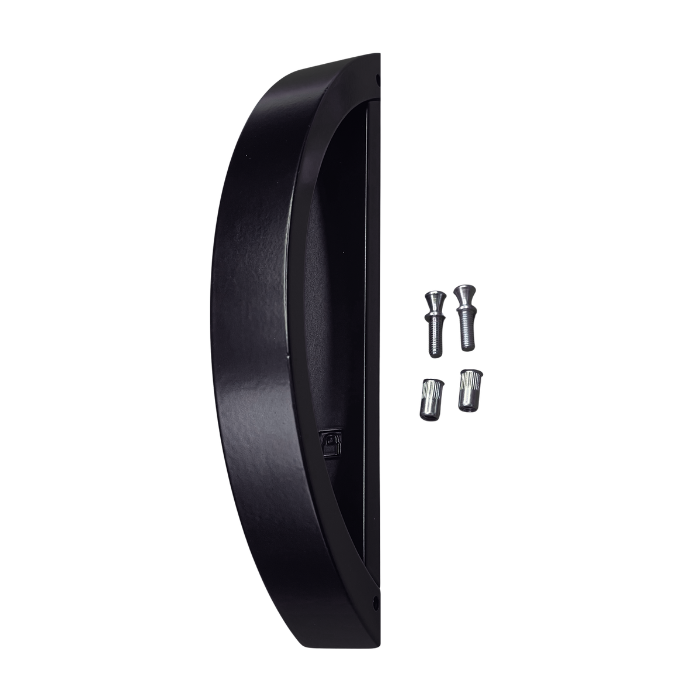

Poignée de tirage fixe à anse Profils Systemes 309476NOIR de la gamme KUBIK pour baie coulissante CUZCO et DZAO. Elle se monte à l’extérieur et sa compatibilité est indiquée avec les systèmes de fermeture Versus et Chronos.

• Dimensions : 207 x 27 mm
• Pose : vissage
• Montage : vantail droit ou vantail gauche
• Code gravé : 8921

La poignée de tirage Profils Systemes 309476NOIR de la gamme KUBIK est une poignée fixe à anse pour baie coulissante des gammes CUZCO et DZAO. Elle se monte à l’extérieur et sa compatibilité est indiquée avec les systèmes de fermeture Versus et Chronos.

La fixation s’effectue par vissage au moyen de vis « diabolo ». Pour le système Versus, la fixation est indiquée sur le bloc universel BSM Versus, sans usinage supplémentaire. Pour le système Chronos, elle s’effectue sur inserts à sertir.

Caractéristiques de la poignée de tirage

• Référence produit : 309476NOIR
• Marque : Profils Systemes
• Gamme : KUBIK
• Type de produit : poignée de tirage fixe à anse
• Matière : aluminium
• Fabrication indiquée : alliage injecté
• Longueur : 207 mm
• Largeur : 27 mm
• Pose : vissage
• Montage : extérieur
• Position de montage : vantail droit ou vantail gauche
• Code gravé au dos : 8921

Application et compatibilité

Cette poignée est indiquée pour les fenêtres, portes-fenêtres et configurations à galandage équipées d’une baie coulissante. Elle est destinée aux gammes CUZCO et DZAO et sa compatibilité est indiquée avec les systèmes de fermeture Versus et Chronos.

Pour une configuration Versus, la fixation est prévue sur le bloc universel BSM Versus sans usinage supplémentaire. Pour une configuration Chronos, la fixation est indiquée sur inserts à sertir. Une compatibilité avec des installations de marques SAPA, Sépalumic, Kawneer et Schuco est également mentionnée.

Points clés de cette référence

• Référence 309476NOIR et code gravé 8921 permettant d’identifier précisément la poignée.
• Dimensions de 207 x 27 mm disponibles pour comparaison avec la pièce existante.
• Montage extérieur possible sur le vantail droit ou le vantail gauche.
• Compatibilité indiquée avec les systèmes de fermeture Versus et Chronos.
• Mode de fixation précisé selon le système de fermeture utilisé.

Points à vérifier avant de commander

• Comparer la référence 309476NOIR et le code gravé 8921 avec la poignée existante.
• Contrôler les dimensions de 207 mm de longueur et 27 mm de largeur.
• Vérifier que le montage extérieur correspond à la configuration de la baie coulissante.
• Identifier le système de fermeture Versus ou Chronos afin de contrôler le mode de fixation correspondant.
• Pour un système Versus, vérifier la présence du bloc universel BSM Versus.
• Pour un système Chronos, comparer la fixation sur inserts à sertir avec l’installation existante.
• Contrôler la gamme CUZCO ou DZAO et, pour les installations SAPA, Sépalumic, Kawneer ou Schuco, comparer la pièce avec la poignée existante avant commande.
