Serrure Profils Systemes baie coulissante

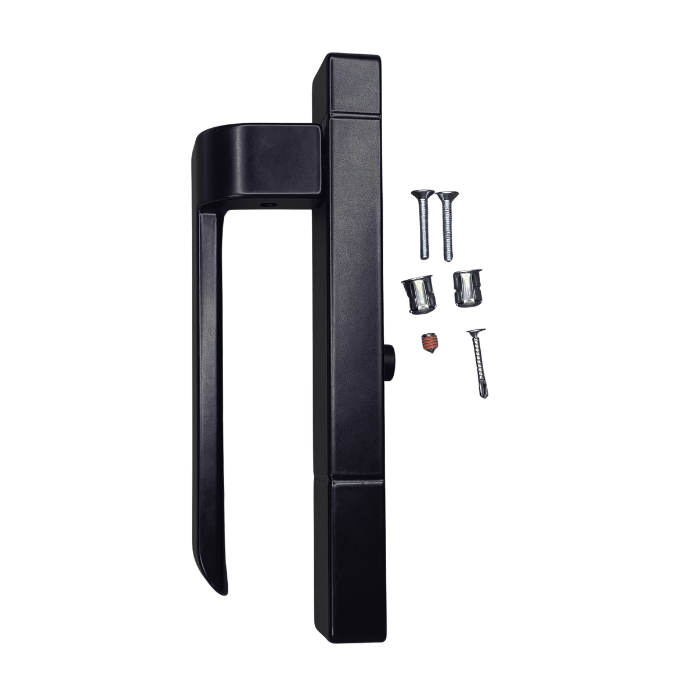

Poignée déportée Profils Systèmes 309456NOIR-DROIT de la gamme NOVEM pour baie coulissante CUZCO et TOUAREG. Elle se place sur le vantail de droite, vu de face.

• Dimensions : 197 x 32 mm
• Entraxe de fixation : 43 mm
• Saillie : 58 mm
• Code gravé : 8554

La poignée Profils Systèmes 309456NOIR-DROIT déportée de la gamme NOVEM est destinée aux baies coulissantes des gammes CUZCO et TOUAREG. Sa configuration correspond à un montage sur le vantail de droite lorsque la baie est observée de face.

Elle dispose d’une ouverture de 19° permettant de verrouiller et déverrouiller le coulissant en un seul mouvement. La poignée est compatible avec un carré de 7 mm, non fourni, et est livrée avec ses vis de fixation.

Caractéristiques de la poignée

• Référence produit : 309456NOIR-DROIT
• Référence fabricant : 309-456
• Marque : Profils Systèmes
• Gamme : NOVEM
• Type de produit : poignée déportée pour baie coulissante
• Hauteur : 197 mm
• Largeur : 32 mm
• Entraxe de fixation : 43 mm
• Saillie : 58 mm
• Ouverture : 19°
• Pour carré : 7 mm, non fourni
• Boîtier : aluminium
• Position : vantail de droite vu de face
• Vis de fixation : fournies
• Code gravé : 8554

Application et compatibilité

Cette poignée est destinée aux baies coulissantes des gammes CUZCO et TOUAREG. La gamme NOVEM est également indiquée comme adaptable sur des baies coulissantes SAPA, Reynaers et Kawneer.

Ces compatibilités ne constituent pas une correspondance universelle. La référence, les dimensions, l’entraxe, la saillie et la position de montage doivent être comparés avec la poignée existante avant commande.

Points clés de cette référence

• Référence 309456NOIR-DROIT, référence fabricant 309-456 et code gravé 8554 permettant d’identifier la poignée.
• Dimensions de 197 x 32 mm et entraxe de fixation de 43 mm disponibles pour comparaison avec la pièce existante.
• Saillie indiquée de 58 mm.
• Ouverture de 19° permettant le verrouillage et le déverrouillage du coulissant en un seul mouvement.
• Vis de fixation fournies.

Points à vérifier avant de commander

• Comparer la référence 309456NOIR-DROIT, la référence fabricant 309-456 et le code gravé 8554 avec la poignée existante.
• Contrôler les dimensions de 197 mm de hauteur et 32 mm de largeur.
• Vérifier l’entraxe de fixation de 43 mm et la saillie de 58 mm.
• Vérifier que la poignée doit être montée sur le vantail de droite, vu de face.
• Contrôler la présence d’un carré de 7 mm adapté, celui-ci n’étant pas fourni.
• Pour une baie CUZCO, TOUAREG, SAPA, Reynaers ou Kawneer, comparer la configuration de montage avec la pièce démontée avant commande.
