Serure Profils Systemes baie coulissante

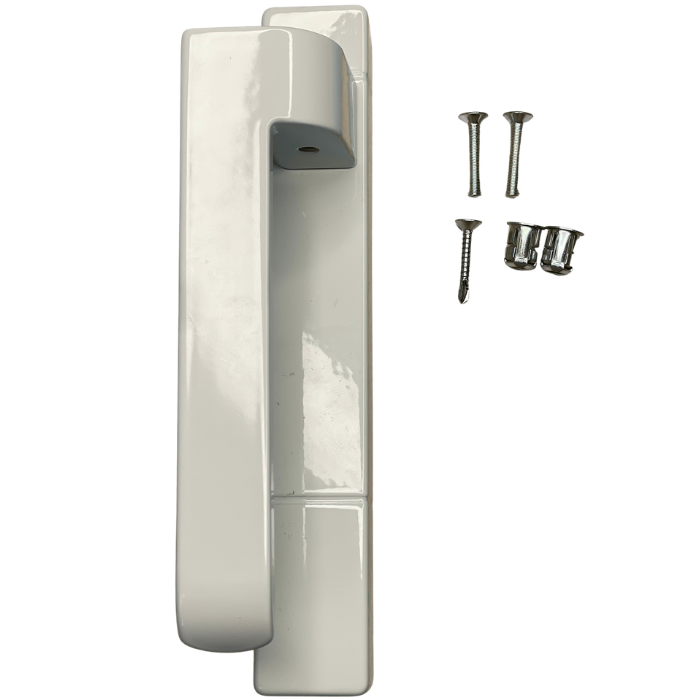

Poignée déportée Profils Systèmes 309456BLANC-DROIT de la gamme Novem pour baie coulissante. Elle se place sur le vantail de gauche vu de face.

• Référence fabricant : 309-456
• Entraxe de fixation : 43 mm
• Saillie : 58mm
• Code gravé : 8554

Caractéristiques de la poignée déportée

• Référence produit : 309456BLANC-DROIT
• Référence fabricant : 309-456
• Marque : Profils Systèmes
• Gamme : Novem
• Type de produit : poignée déportée pour baie coulissante
• Hauteur : 197 mm
• Largeur : 32 mm
• Entraxe de fixation : 43 mm
• Saillie : 58mm
• Ouverture : 19°
• Boîtier : aluminium
• Carré compatible : 7mm, non fourni
• Code gravé : 8554
• Fixation : vis de fixation fournies

Application et compatibilité

Cette poignée se place sur le vantail de gauche vu de face. La gamme Novem est indiquée pour les baies coulissantes CUZCO et TOUAREG.

La gamme Novem est également indiquée comme adaptable sur des baies coulissantes SAPA, Reynaers, Kawneer et d’autres marques. La correspondance avec la menuiserie existante doit être contrôlée avant commande.

Points clés de cette référence

• Position de montage identifiée : vantail gauche vu de face.
• Entraxe de fixation de 43 mm et saillie de 58mm indiqués pour comparer la poignée existante.
• Code gravé 8554 facilitant l’identification de la pièce.
• Ouverture à 19° permettant le verrouillage et le déverrouillage du coulissant en un seul mouvement.
• Vis de fixation fournies.

Points à vérifier avant de commander

• Vérifier que la poignée doit être installée sur le vantail de gauche vu de face.
• Comparer la référence fabricant 309-456 et le code gravé 8554 avec la pièce existante.
• Contrôler les dimensions : 197 mm de hauteur et 32 mm de largeur.
• Vérifier l’entraxe de fixation de 43 mm et la saillie de 58mm.
• Contrôler la présence d’un carré de 7mm compatible, celui-ci n’étant pas fourni.
• Vérifier la gamme ou la compatibilité de la baie coulissante concernée.
